蘇州納米所周小春團隊AEM:通過多功能雜化的Nafion納米陣列大幅提升有序化膜電極性能
質子交換膜電解水(PEMWE)制氫相比于傳統的甲烷熱重整制氫更加綠色環保,并且相對于堿性電解水制氫具有更高的轉換效率和更長的壽命,因此被認為是非常具有前景的制氫方法。其中有序化結構因其能夠降低催化劑載量,提升PEMWE的性能而備受關注。目前,有序化結構可以分為有序化電子導體和有序化質子導體。然而單組分的有序化結構不能夠滿足PEMWE復雜的實際運行情況。
近日,中國科學院蘇州納米技術與納米仿生研究所周小春研究員團隊對現有有序化結構存在的問題進行了分析,并且針對有序化質子導體提出了雜化Nafion陣列的解決方案。該工作通過摻雜TiO2顆粒到Nafion乳液中,然后使用納米壓印技術成功制備雜化Nafion陣列(如圖1)。雜化的Nafion陣列呈現圓錐形貌,底部直徑約為400 nm,高約為1000 nm,陣列表面從光滑變得粗糙。
不同尺寸的TiO2將會造成不同的摻雜結果,進而影響雜化有序化膜電極在PEMWE中的性能。實驗結果顯示,小尺寸的TiO2能夠良好的分散在陣列中,且會使得陣列形成粗糙表面,增大了Nafion陣列的表面積;中尺寸的TiO2能夠摻雜到陣列中,但是對于陣列表面影響較??;大尺寸的TiO2則完全不能摻雜到陣列中(見圖2)。將TiO2摻雜到Nafion陣列中后,其表面粗糙度和表面積相比于未摻雜的分別提高了264.5%和55.9%(圖3)。這一優勢在PEMWE上得到了良好的驗證。在Ir催化劑負載量極低(14.4 g cm-2)的情況下,雜化有序化膜電極的最大電流密度能夠達到2.48 A cm-2@2 V,質量活性高達172.2 A mgIr-1。因此,這種雜化有序化膜電極能夠顯著降低催化劑載量,提高PEMWE的性能。其次,在同等條件下進行長時間穩定性運行的結果表明,雜化有序化膜電極的衰減明顯低于未雜化有序化膜電極。而且,借助SEM可以觀察到摻雜了TiO2的Nafion陣列依舊能夠保持陣列形貌,而未摻雜的則出現明顯的陣列團聚。

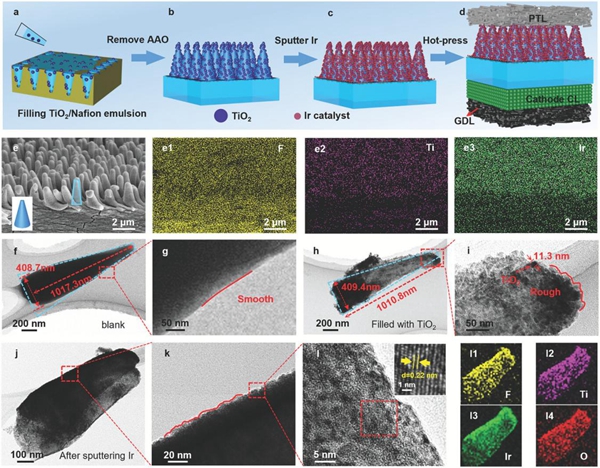

圖1. 雜化有序化膜電極的制備流程和摻雜前后Nafion陣列的相關表征

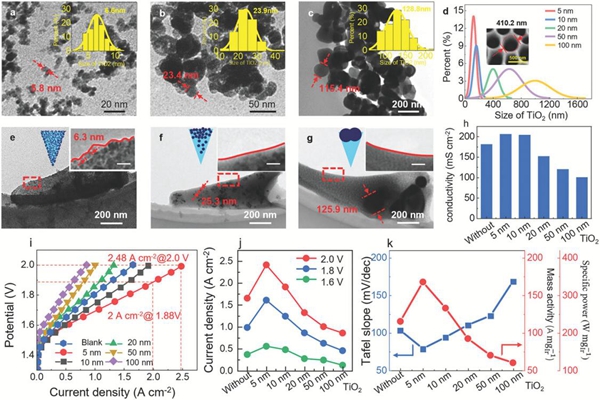

圖2. 摻雜TiO2粒徑雜化Nafion陣列和相對應的雜化有序化膜電極的影響

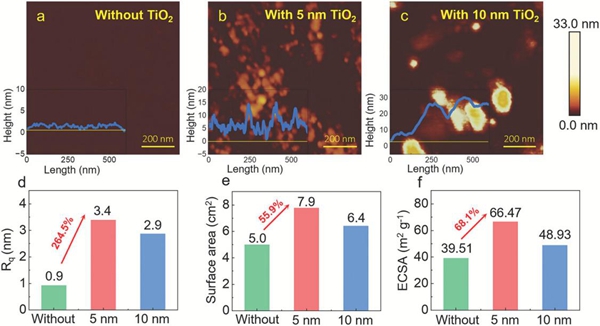

圖3. 未摻雜和摻雜TiO2的Nafion陣列的AFM圖像和電化學表征

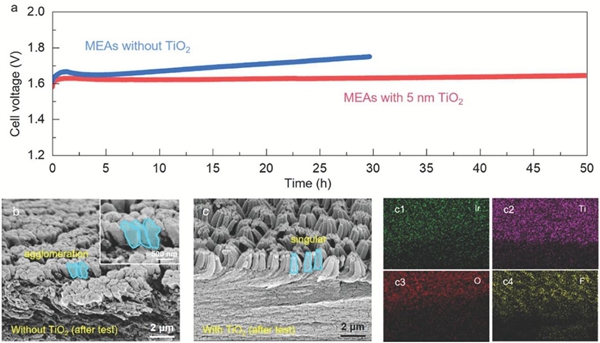

圖4. 未雜化與雜化有序化膜電極的穩定性測試分析
相關工作以Hybrid 3D-Ordered Membrane Electrode Assembly (MEA) with Highly Stable Structure, Enlarged Interface, and Ultralow Ir Loading by Doping Nano TiO2 Nanoparticles for Water Electrolyzer為題發表在Advanced Energy Materials上。中國科學院蘇州納米所與上海大學聯合培養碩士生劉譯陽、中國科學院蘇州納米所副研究員田彬與博士后寧凡迪為論文的共同第一作者,周小春研究員為通訊作者。該工作得到了國家重點研發計劃、蘇州市碳達峰碳中和科技支撐重點專項等項目資助,同時得到了中國科學院蘇州納米所納米真空互聯實驗站(Nano-X)提供的測試幫助。
