蘇州納米所等在3D打印豆莢結構光熱相變儲能微格研究方面獲進展
將太陽光轉化成熱能并進行有效存儲是太陽能利用的重要方式,相變材料(PCM)光熱能量捕獲和儲存因其具有高能量?jī)?chǔ)存和釋放能力、相變時溫度變化小、可重復利用、長期穩定等特點,在太陽能的高效轉換與開發方面有巨大應用潛力。PCM的有效和可靠封裝是實現高性能光熱能量捕獲和儲存的關鍵。然而,傳統PCM封裝技術在相變時容易發生泄漏,并且難以實現規?;苽?,限制了其光熱能量利用。因此,探索發展合適的PCM封裝技術,實現光熱PCM裝置的高效能量存儲/釋放、融化PCM抗?jié)B漏和易于規?;苽洌匀皇且粋€(gè)巨大挑戰。
近日,中國科學院蘇州納米技術與納米仿生研究所張永毅研究員、李清文研究員,河南理工大學楊政鵬教授受天然豆類結構啟發,提出了基于擠出的核-鞘3D打印策略構建豆莢結構正十八烷(OD)/石墨烯(BOG)相變微格的方法。相變微格具有規則的多孔結構,OD“豆”被獨立有效封裝在由緊密堆疊和排列的石墨烯薄片構成的高度互聯石墨烯網絡包裹層中。獨特的結構特征有利于光擴散進入相變微格內部、快速光熱能量捕獲和傳遞,因而具有較高的潛熱、光熱能量?jī)?chǔ)存容量和效率。同時,相變微格具有優異的熱可靠性和穩定性,即使在多次循環和部分破損的BOG中也不會發生泄漏和形狀變化。此工作顯示了3D打印技術在PCM封裝方面的可行性,為構建基于PCM的光熱能量?jī)?chǔ)存裝置提供了新策略。

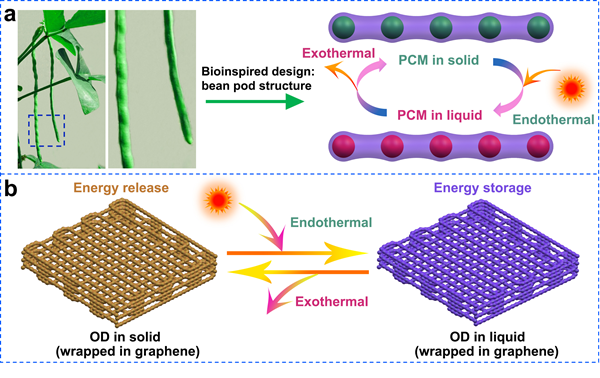

圖1 相變儲能微格的仿生結構設計

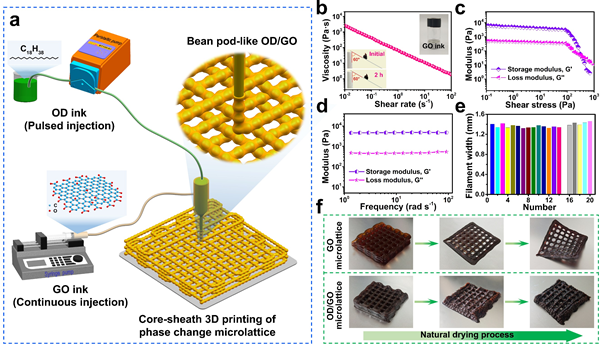

圖2 BOG相變微格的3D打印及墨水流變特性

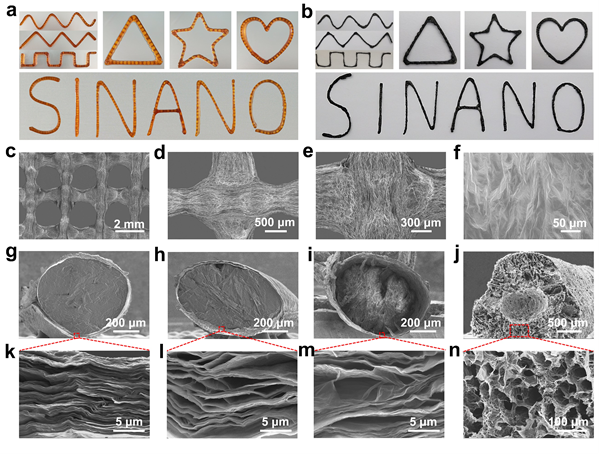

圖3 3D打印豆莢狀相變結構的形貌特征

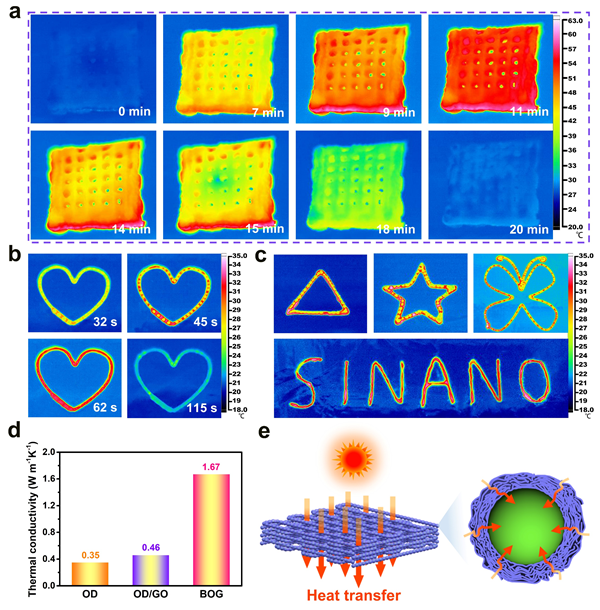

圖4 3D打印BOG相變結構的紅外圖像及熱導性能

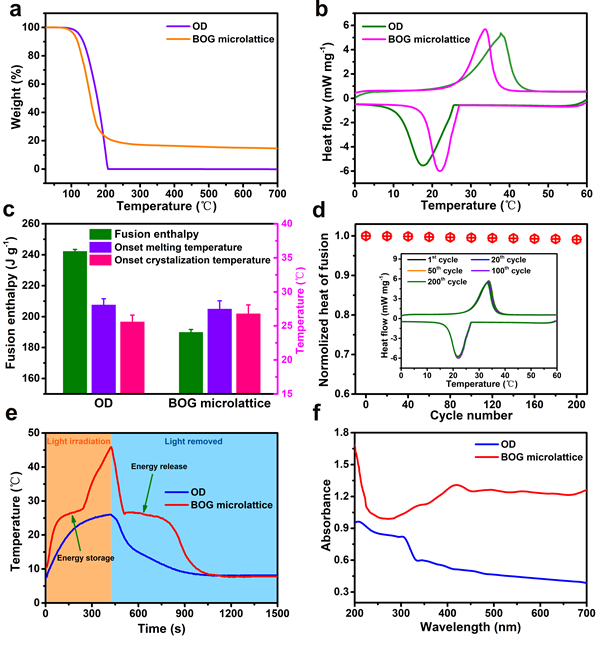

圖5 BOG相變微格的光學和熱特性

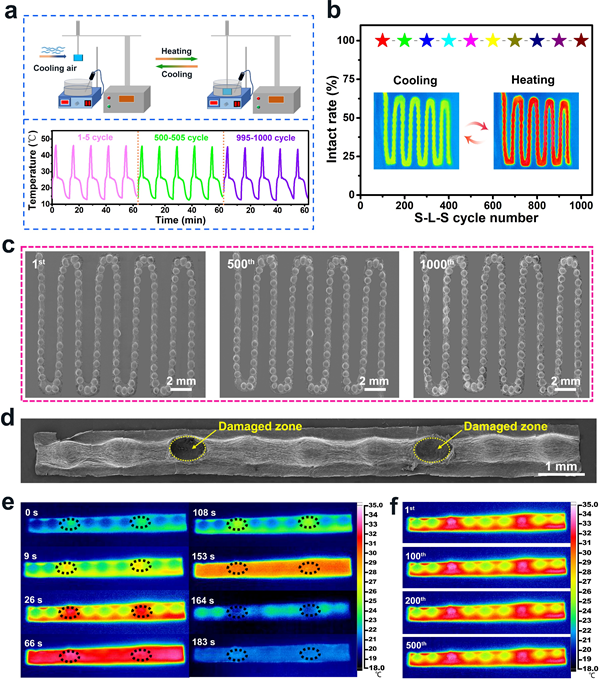

圖6 BOG相變微格的熱穩定性
相關成果以“Bean-Pod-Inspired 3D-Printed Phase Change Microlattices for Solar-Thermal Energy Harvesting and Storage”為題發表在國際期刊Small上。該研究獲得國家重點研發計劃(2016YFA0203301)、國家自然科學基金(51862035,52062048)等項目的資助,謹此感謝。河南理工大學楊政鵬和賈勝敏為論文共同一作,中國科學院蘇州納米技術與納米仿生研究所張永毅研究員和李清文研究員為論文通訊作者。此外,團隊通過控制濕法3D打印環境、溫度、墨水種類、針頭結構和運動軌跡等條件拓展出多種打印成型方法,實現了多股、并股、多層復合纖維及復雜網格結構的直接打印成型,通過纖維干燥及還原過程中的微觀結構調控及不同打印材料的加入,使纖維具有優異的力電性能及不同的功能特性,從而驗證其在儲能、傳感等領域的應用,相關工作發表在CEJ、JEC、Carbon等期刊上(Chemical Engineering Journal, 2021, 423, 130304; Chemical Engineering Journal, 2020, 400, 125835; Journal of Energy Chemistry, 2020, 51, 434-441; Carbon, 2018, 132, 241-248; Composites Communications, 2021, 26, 100783)。
