蘇州納米所在極端環境下的熱管理與低能耗氣凝膠制備方面取得進展
人體熱管理材料在改善人體熱舒適和降低能耗方面具有巨大的潛在應用價值，近年來受到廣泛關注。如何實現一種材料或結構能同時實現高溫下保持涼爽、低溫下保持溫暖依然是本領域的主要挑戰之一，特別是在極端寒冷和極端炎熱環境下。為此，中科院蘇州納米所王錦等人設計合成了一類相變氣凝膠，即自身具有氣凝膠的多孔結構和性能，其骨架由固-固相轉變材料構成，從而實現兼具氣凝膠的絕熱保溫和相變材料的自主溫度調控的優異性能，相關成果發表在Soft Matter 2020,16,5906和高分子學報（2022，10.11777/j.issn1000-3304.2021.21187）上。
最近，中科院蘇州納米所王錦等人開發了一種以水玻璃為硅源的氧化硅氣凝膠低能耗制備技術（圖1a），并設計了一種簡單的氣凝膠-相變材料的layer-by-layer(LBL)雙層結構(圖1c-e)，通過氣凝膠與相變材料的合作共贏、協同發揮各自優勢，實現了嚴寒(-30℃)和炎熱(70℃)環境下的長續航保溫和隔熱：在極端嚴寒(-30℃)下，該LBL結構維持20℃以上的時間比單純采用氣凝膠時延長480%；在極端炎熱環境(70℃)中，該LBL結構維持31℃以下的時間比單純采用氣凝膠時延長了1360%。特別是模擬太陽光直射曝曬時，該LBL結構能夠長時間維持模型小汽車內的溫度低于28℃。

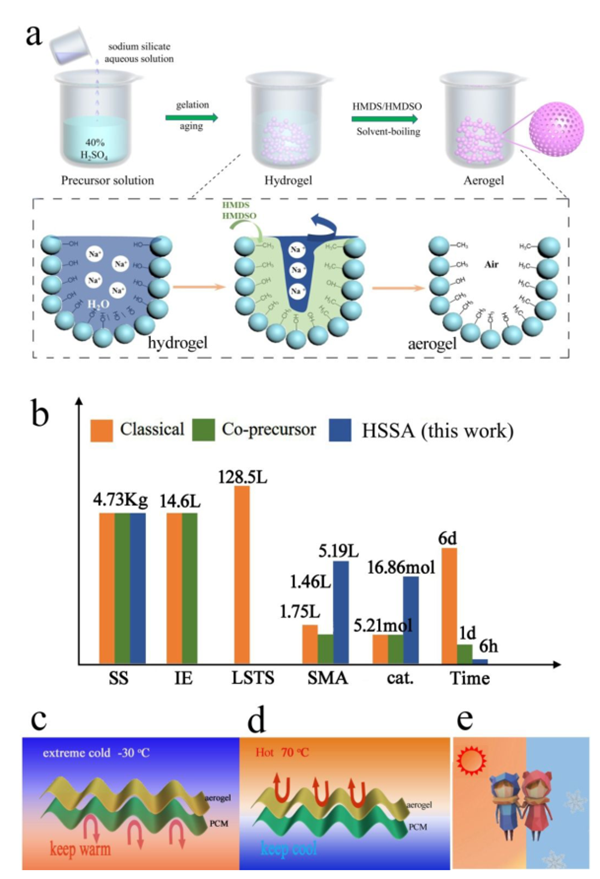

圖1 超疏水氧化硅氣凝膠的制備示意圖、與傳統方法相比的試劑使用量對比、以及LBL結構示意圖
如圖1所示，以硅酸鈉為原料，采用疏水化改性-溶劑置換-鈉離子去除-常壓干燥同步進行的策略，實現了超疏水氧化硅氣凝膠的一鍋水煮法制備。此過程避免了離子交換樹脂的使用，也避免了水洗過程和乙醇置換過程，將上述試劑的使用量降低為零，因此該技術能源消耗極低（圖1b）。所制備的氣凝膠比表面積最高達635m2/g、接觸角達153°，熱導率低至0.049 W/m·K。
目前有很多研究選擇將相變材料封裝在氣凝膠中，解決相變材料的泄漏和低負載率問題，然而這種相互兼并的策略使得氣凝膠失去其獨特的結構和低熱導率。因此本工作設計了如圖2a所示的兩種LBL結構，將具有低熱導率的氧化硅氣凝膠與具有高相變焓的相變微膠囊結合，得到一種在極寒（-30℃）和炎熱（70℃）條件下的熱管理結構。如圖2所示，采用氣凝膠作為保溫層時，溫度在94 s時開始低于20 ℃。Ⅰ型和Ⅱ型LBL的溫度開始降到20℃以下的時間分別為450s和252s。與氣凝膠層相比，Ⅰ型LBL結構延遲了4.8倍，且達到熱平衡時，LBL的溫度比氣凝膠的溫度高達10℃以上，而最高溫差達到25℃以上。

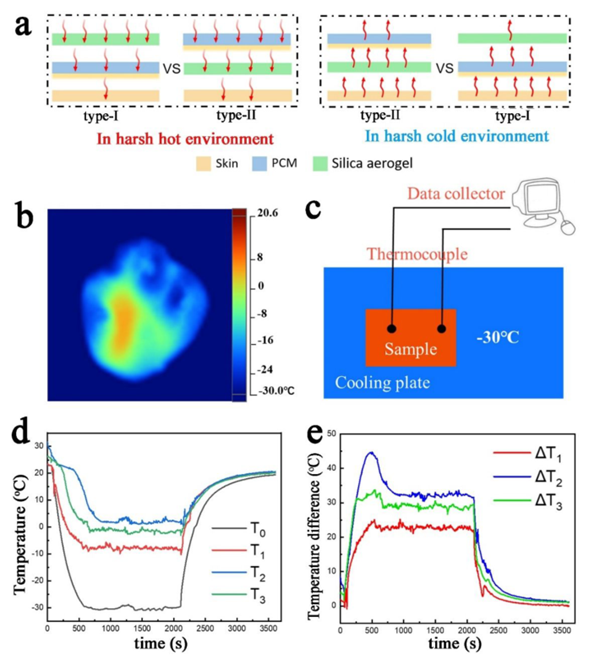

圖2 在極寒條件下的保溫測試
夏季在太陽光的照射下，沒有任何遮擋的車輛車內溫度很容易達到高溫。因此本工作先后研究了這兩種結構直接加熱以及在太陽光模擬器照射下車輛模型的隔熱效果（圖3）。研究發現，在70℃的高溫環境下，Ⅰ型的LBL結構保持舒適溫度(<31℃)的能力是Ⅱ型結構和單一氣凝膠層的2.6倍和13.6倍。在太陽光模擬器下的結果表明，當車輛外部溫度達到70℃時，Ⅰ型LBL結構的最高溫差為42℃，是無任何保溫結構的1.4倍，且長時間維持車內溫度低于28℃，使車內環境中更加舒適。

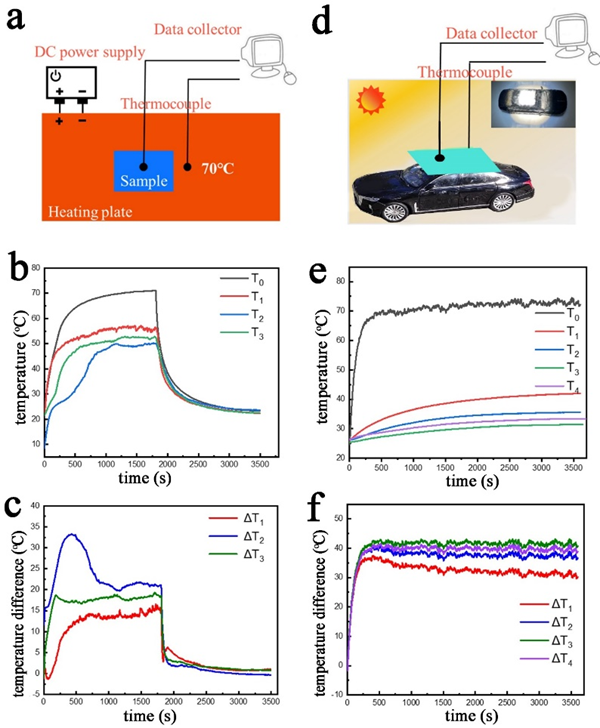

圖3 在炎熱條件下的隔熱測試
為了更清楚地了解LBL結構的溫度變化過程，該研究進行了COMSOL模擬（圖4），從結果可以清楚地看到，在炎熱環境中，Ⅰ型LBL結構溫度達到平衡的時間(約500s)明顯比Ⅱ型(150s)長，約3.3倍。而在嚴寒環境下，Ⅰ型和Ⅱ型LBL達到平衡的時間分別為450s和200s?？梢钥闯瞿M得到的結果與實驗結果吻合度較好。

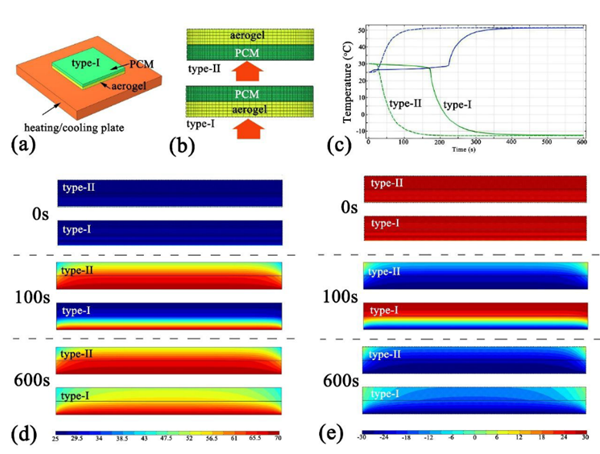

圖4 COMSOL模擬結果
相關研究工作為氣凝膠的制備，極端環境下的人體熱管理策略，以及日常節能減排提供了一種重要的參考途徑，并以“Superhydrophobic Silica Aerogels and Their Layer-by-Layer Structure for Thermal Management in Harsh Cold and Hot Environments”為題發表在美國化學會期刊《ACS Nano》上，同時申請了發明專利2項。論文第一作者為蘇州納米所輕量化實驗室碩士生劉玲，通訊作者為中科院蘇州納米所輕量化實驗室項目研究員王錦。該論文獲得了國家重點研發計劃項目（2016YFA0203301），國家自然科學基金重大研究計劃培育項目（91963124）和面上項目（51773225），以及蘇州市科技局項目（SJC2021008）資助。
