蘇州納米所梁偉研究員合作發表National Science Review論文:緊湊型全光鎖定低噪聲光子微波振蕩器
高性能微波生成技術直接決定了電子通信、雷達及傳感系統的核心能力。傳統的電子技術在追求高頻時,噪聲性能會急劇惡化。雖然微波光子技術能利用光波的高頻特性來打破這一限制,有望從光域“搬運”出低噪聲微波,但其復雜的系統架構和龐大的體積,長期以來阻礙了其走出實驗室、邁向?qū)嶋H應用。針對這一挑戰,研究團隊成功研制出一種基于光學鎖定微光學參考的緊湊型振蕩器。其核心創新在于采用雙激光自注入鎖定方案,將兩個分布式反饋激光器同時鎖定到一個體積僅為1 mL的超高Q值法布里-珀羅腔,可天然抑制共模噪聲,實現了超過20 dB的共模噪聲抑制。

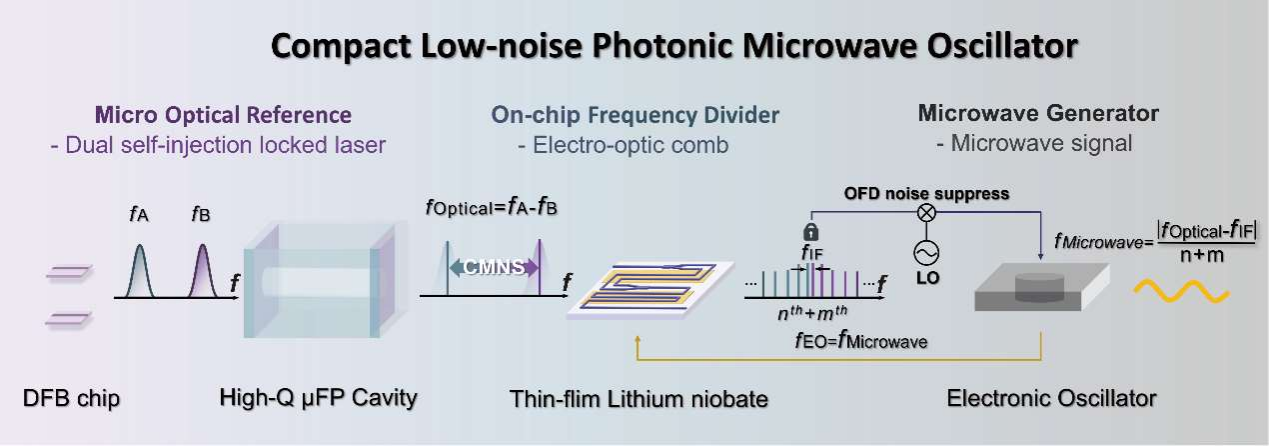

圖1. 基于高Q值微法布里-珀羅參考腔的緊湊型低噪聲光子微波振蕩器概念。主要由三部分組成:i) 微型光學參考系統。構建了一個微型微光學系統,產生具有高共模噪聲抑制的雙自注入鎖定激光,作為頻率穩定的微型光學參考;ii) 片上頻率分頻器。高性能薄膜鈮酸鋰級聯調制器產生電光頻率梳。在最近的兩對頻率梳上產生攜帶放大相位噪聲信息的新中頻信號;iii) 微波發生器??烧{(diào)電子振蕩器產生用于驅動調制器的微波信號。由中頻信號和本地振蕩信號產生的誤差信號通過伺服控制反饋到振蕩器,形成微波振蕩環路,產生低噪聲微波信號。
整個系統被集成在一個體積僅為166 mL的緊湊模塊中,將雙波長穩頻激光耦合進入一個高性能的薄膜鈮酸鋰級聯電光調制器芯片,轉換為兩套重復頻率相同的電光頻率梳,通過外差拍頻產生誤差信號,并利用伺服反饋鎖定一個可調電子振蕩器。最終在10.4 GHz頻率下實現了低噪聲微波生成,其單邊帶相位噪聲在10 Hz、10 kHz和10 MHz偏移頻率處分別為-54 dBc/Hz、-141 dBc/Hz和-162 dBc/Hz,同時支持超過350 kHz的無模跳連續調諧。
這項工作成功地將高性能光子微波振蕩器從復雜的實驗室系統,轉化為一個緊湊、穩定、可部署的工程化模塊。它通過全光學鎖定的微型參考腔與薄膜鈮酸鋰集成電光梳的協同創新,解決了該領域長期存在的集成度與噪聲性能之間的矛盾,為在精密授時、雷達傳感和下一代移動通信等平臺上的實際應用鋪平了道路。未來可通過進一步提升腔體Q值、拓寬光梳光譜以實現更高分頻比,以及通過異質集成技術進一步縮小系統體積。
該工作由南京大學祝世寧院士團隊的謝臻達教授、賈琨鵬副教授團隊與中國科學院蘇州納米技術與納米仿生研究所梁偉研究員團隊合作完成,成果以Optically locked low-noise photonic microwave oscillator為題,發表于National Science Review。
